Wysokość zabudowy, kąty połaci dachu i szerokość elewacji frontowej

Dane wysokościowe

Dane pomiarowe LIDAR  stanowią reprezentację terenu w postaci chmury punktów pomiarowych o określonych współrzędnych XYZ. Wysokość jest tu podawana w odniesieniu do poziomu morza. Dane oprócz współrzędnych punktów, zawierają m.in. informacje o klasie danego punktu oraz o intensywności odbicia sygnału. Punkty mogą również posiadać przypisane wartości RGB (odpowiadające barwom niebieskiej, zielonej i czerwonej), pozyskane ze zdjęć lotniczych.



Wyróżnia się następujące klasy punktów (atrybut classification):

0 – punkty przetwarzane, ale niesklasyfikowane,
2 – punkty leżące na gruncie,
3 – punkty reprezentujące niską roślinność, tj. w zakresie 0-0.40 m,
4 – punkty reprezentujące średnią roślinność, tj. w zakresie 0.40-2.00 m,
5 – punkty reprezentujące wysoką roślinność, tj. w zakresie powyżej 2.00 m,
6 – punkty reprezentujące budynki, budowle oraz obiekty inżynierskie,
7 – szum,
8 – punkty reprezentujące obszary wód,
12 – punkty z obszarów wielokrotnego pokrycia.

Ponieważ pliki LAS mają dużą objętość, obecnie praktycznie zawsze stosuje się ich skompresowaną wersję LAZ, która jest znacznie wygodniejsza, a przy tym nie traci się żadnych danych z oryginalnego pliku.

Pobranie danych LAS

Do projektu załączona jest grupa warstw LIDAR Dane. Zawiera ona skorowidze arkuszy LIDAR, udostępnianych przez GUGiK. W informacjach o danym arkuszu, jest link do jego pobrania. Należy zawsze pobierać najświeższe dane.

Aby pobrać dane wysokościowe, należy:

  1. Włączyć warstwę ze skorowidzem (najnowszą, w której zasięgu jest badany obszar) jak w przykładzie poniżej.
  2. Za pomocą narzędzia Informacja o obiekcie należy wskazać na mapie pożądany arkusz skorowidza dla analizowanej lokalizacji.
  3. W panelu Wynik identyfikacji wskazać link do pobrania.
  4. Pobrane dane (może być to plik znacznych rozmiarów 60-200MB) należy przeciągnąć do okna Mapy lub panelu Warstwy;
  5. Pozyskaną warstwę warto dodać w panelu Warstwy na górę grupy Lidar dane.

Pozyskanie danych i obliczenie wysokości budynków

Podczas tej analizy pracować będziemy na dwóch warstwach. Pozyskanej przed chwilą warstwie LAS oraz warstwie budynki_w_analizie, dla których to budynków będzie obliczana wysokość. Aby odpowiednio przygotować kompozycję, warto także włączyć Ortofotomapę, która pomoże w identyfikacji obszarów dachów (połaci i kalenic, czy poziomu gruntu).

Praca może przebiegać w następujący sposób:

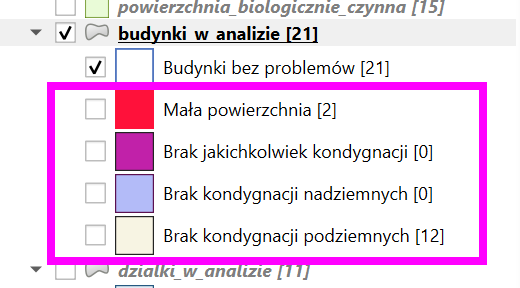

  1. Wskaż warstwę budynki_w_analizie i włącz jej edycję oraz wyłącz wizualizację problemów z budynkami.
  2. Przybliż i wskaż na mapie pożądany budynek. Otworzy się formularz obiektu w postaci dodatkowego okna.

  3. Włącz warstwę z danymi wysokościowymi LAS i zaznacz ją w panelu;
  4. Korzystające z podkładu Ortofotomapy odszukaj punkty mogące wskazywać położenie gruntu w m n.p.m. Po kilku pomiarach wybraną wysokość wpisz w pole Położenie gruntu otoczenia otwartego formularza warstwy budynki_w_analizie
  5. Odszukaj punkty mogące wskazywać maksymalną wysokość budynku n.p.m. Po kilku pomiarach wybraną wysokość wpisz w odpowiednie pole formularza warstwy budynki_w_analizie
  6. Pole Wysokość budynku wypełni się automatycznie.
  7. Po zamknięciu formularza, obliczona automatycznie wysokość budynku pojawi się jako etykieta.



Kąty połaci budynków

Podczas pomiarów wysokości można także uzupełnić: wysokości krawędzi połaci dachowych (1) oraz odległość zmierzoną za pomocą miary , pomiędzy kalenicą a krawędzią danej połaci (2). Po wpisaniu tych wartości automatycznie obliczony zostanie kąt połaci.

Wartości wskaźników wpisywane ręcznie

W zakładce Wysokość budynku formularz zawiera dodatkowe pole Wysokość budynku wprowadzona ręcznie oraz Kąt połaci ręcznie, których można użyć, gdy informacja o wskaźniku pochodzi z innych źródeł. Należy pamiętać, że wartości z pól wprowadzonych ręcznie mają priorytet w obliczeniach — stąd oznaczenie (!)

Opis geometrii dachu

Na podstawie obliczonych wartości, w polu Opis geometrii dachu można wpisać treść charakterystyki dachu, jaka widoczna będzie w tabelach z wynikami.

Szerokość elewacji frontowej

Na podstawie pomiarów wykonanych miarką , można uzupełnić wartość pola Szerokość elewacji frontowej. Wpis nie jest wymagany, jeśli nie ma zostać wyświetlony tabelki wyników końcowych.

Powtórz pomiary dla wszystkich budynków. Po ich wykonaniu zapisz zmiany i wyłącz edycję warstwy budynki_w_analizie.

Uwagi do pomiarów

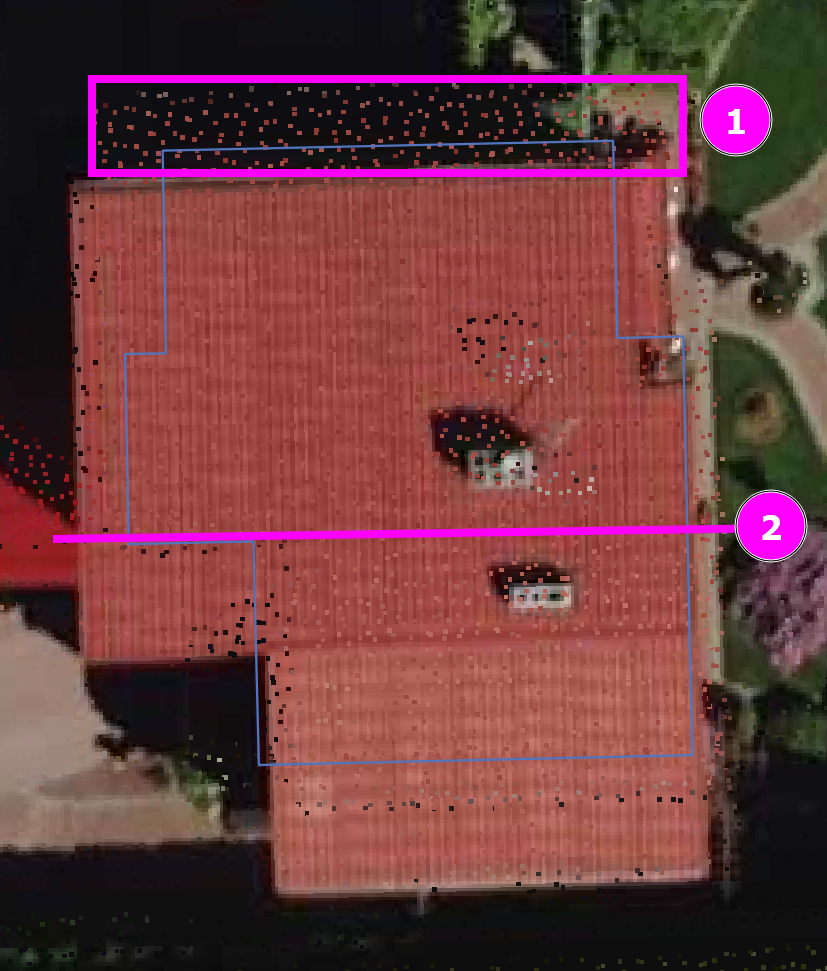

Jeśli identyfikujesz zarys budynków na ortofotomapie, pamiętaj, że są one fotografowane z pułapu samolotu, który nie znajduje się idealnie nad budynkiem (rzut skośny). Zatem lokalizacja obrysu połaci może różnić się od obrysu budynku na poziomie gruntu.

W takich wypadkach dane punktów lidar mogą znajdować się pozornie poza połaciami (1), a kalenica może wydawać się przesunięta (2). Jeśli utrudnia Ci to pomiar, przed jego wykonaniem wyłącz warstwę Ortofotomapy.
