Rysuj linię zabudowy
Narzędzie tworzy linię zabudowy (obowiązującą lub nieprzekraczalną) odsuniętą od granicy dowolnego poligonu (np. działki, wyselekcjonowanych kilku działek lub terenu) na zadaną odległość do wnętrza poligonu. Linia jest rysowana na wybranym fragmencie granicy, wskazanym trzema kliknięciami.
Wymagania wstępne
- Aktywna warstwa musi być warstwą wektorową z poligonami
- Na warstwie musi być zaznaczony co najmniej jeden poligon (działka)
- Gdy zaznaczono kilka poligonów, muszą być styczne, ponieważ zostaną scalone w jeden obszar przed analizą generowania linii.
Krok po kroku
1. Zaznacz działkę
Narzędziem zaznaczania QGIS zaznacz jeden lub więcej sąsiednich poligonów na warstwie (np. działki, wyselekcjonowanych kilku działek lub terenu).
2. Uruchom narzędzie
Kliknij ikonę Linia zabudowy
w pasku narzędzi Narzędziownia APP. Pojawi się okno dialogowe.
3. Wybierz parametry
- Typ linii — wybierz jedną z opcji:
- Obowiązująca linia zabudowy
- Nieprzekraczalna linia zabudowy
- Odległość od granicy — podaj odsunięcie w metrach (domyślnie 4,00 m)
Kliknij OK.
4. Wskaż punkty odniesienia linii zabudowy
Kliknij na granicy działki w miejscu, gdzie zaczyna się front działki. Włączone jest przyciągnie — kursor przykleja się do krawędzi i wierzchołków poligonu.
Zasada czterech punktów odniesienia
| Punkt | Rola | Gdzie klikać |
|---|---|---|
| 1 | Określa początek linii | Na krawędzi poligonu, przy granicy terenu/działki |
| 2 | Określa kierunek kreślenia linii w stosunku do punktu początkowego | Na krawędzi poligonu, dość blisko punktu początkowego |
| 3 | Określa kierunek kreślenia linii w stosunku do punktu końcowego | Na krawędzi poligonu, tuż przed punktem końcowym |
| 4 | Określa koniec linii | Na krawędzi poligonu, przy granicy działki/terenu |
Film przedstawia kolejne kroki podczas wykreślania linii zabudowy.
7. Gotowe

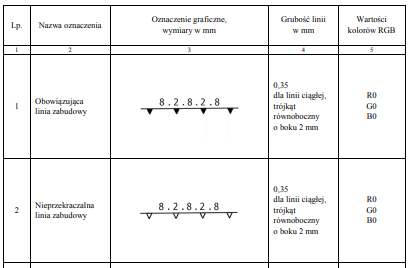

Po czwartym kliknięciu linia zabudowy zostanie automatycznie wykreślona i dodana do warstwy wynikowej (w zależności od wybranego typu linii). Na pasku informacji pojawi się komunikat o powodzeniu. Styl linii jest zgodny z rozporządzeniowym.
- Narzędzie tworzy warstwę tymczasową o nazwie odpowiadającej typowi linii
- Jeśli warstwa już istnieje, nowe linie są do niej dopisywane
- Każda linia ma atrybut odsuniecie_m z wartością odsunięcia
- Styl (symbologia z trójkątami) jest ładowany automatycznie z pliku QML
Anulowanie
Naciśnij Esc w dowolnym momencie, aby anulować rysowanie i wyłączyć narzędzie.
Możliwe problemy
| Objaw | Przyczyna | Rozwiązanie |
|---|---|---|
| „Wybierz warstwę wektorową z poligonami” | Aktywna warstwa nie jest poligonowa | Przełącz na warstwę z poligonami |
| „Zaznacz co najmniej jeden poligon” | Brak zaznaczenia | Zaznacz działkę narzędziem zaznaczania |
| „Zaznaczone poligony nie są styczne” | Poligony nie tworzą jednego obszaru | Zaznacz sąsiednie, stykające się poligony |
| „Odległość jest zbyt duża” | Odsunięcie nie mieści się w poligonie | Zmniejsz odległość lub wybierz dłuższy fragment granicy |
| Linia nie dochodzi do krawędzi przy narożniku | Kąt narożnika jest zbyt ostry | Przesuń punkt A lub C dalej od narożnika |
Dalsze wykreślanie
W skomplikowanych sytuacjach, gdy front działki stanowi więcej niż jedna krawędź, a odsunięcie linii zabudowy jest różne, należy wykreślić kilka linii, a następnie dociąć je standardowymi narzędziami QGIS.
